Niezwykłe urządzenie hydrotechniczne na Kanale Mazurskim

BieżąceHistoria20 lutego 2022, 9:03

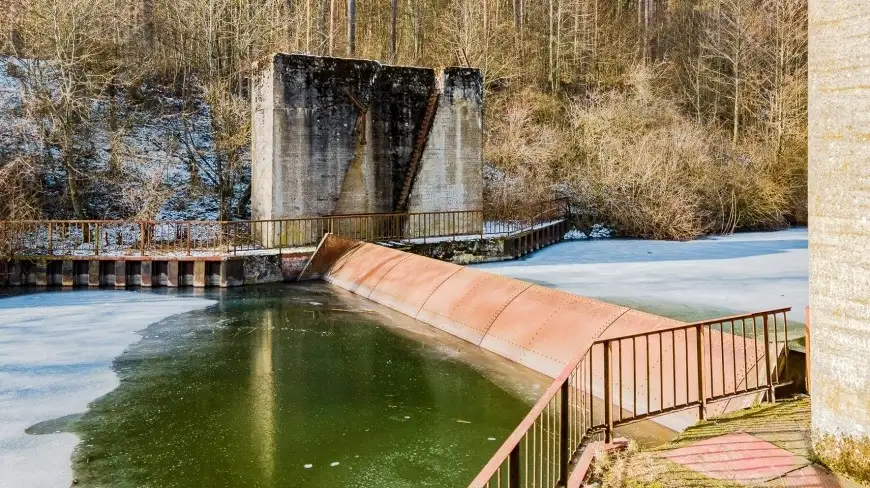

Jaz walcowy na Kanale Mazurskim
Jaz walcowy na Kanale Mazurskim fot. mazury24.eu

Jaz walcowy na Kanale Mazurskim to niezwykła w Polsce budowla hydrotechniczna. W przeszłości miała służyć do zablokowania kanału i wody z jeziora Rydzówka. Warto dodać, że jest to jedyna ukończona śluza tym kanale.

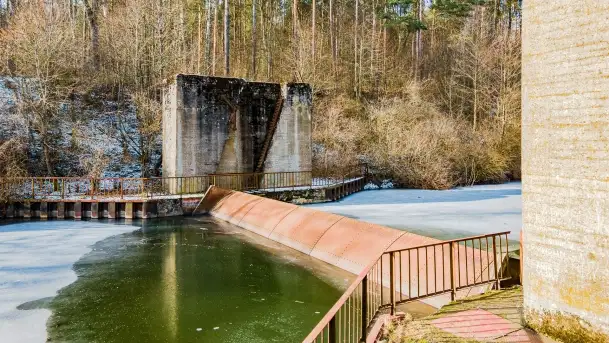

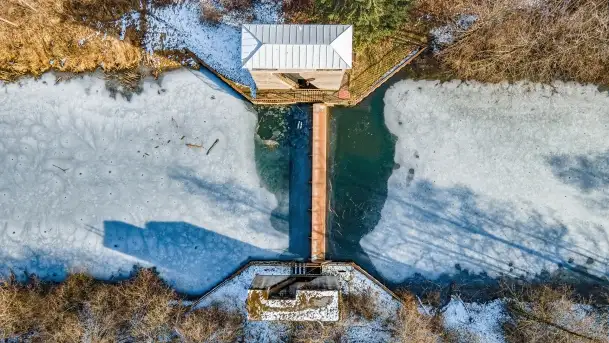

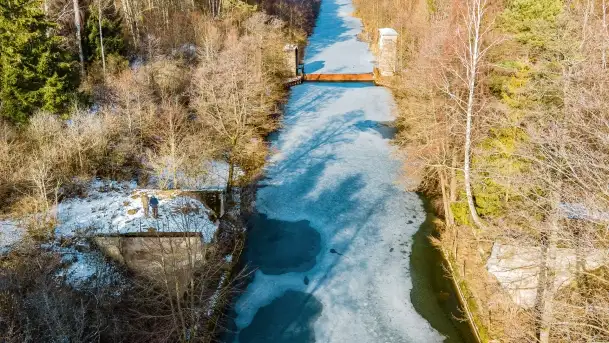

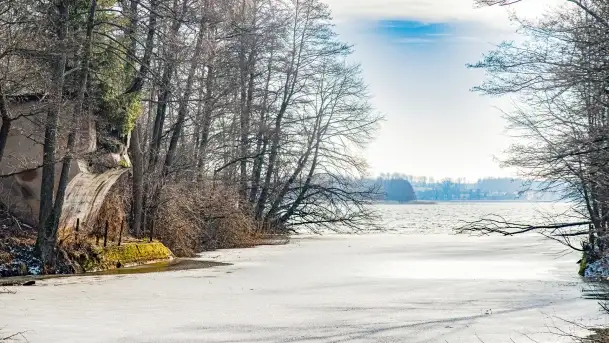

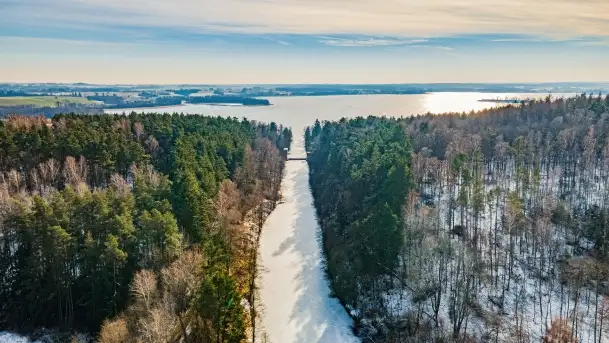

Jaz walcowy znajduje się przy wylocie Kanału Mazurskiego z jeziora Rydzówka tuż przed śluzą w miejscowości Guja - Piaski.

Do dzisiaj zachowała się unikalna na terenie Polski budowla hydrotechniczna - jaz walcowy, którego rolą jest utrzymanie poziomu wody a jednocześnie możliwość otwarcia dla przepływających jednostek wodnych. W tym przypadku budowa takiego jazu mogła zabezpieczać położoną nieco dalej śluzę Guja-Piaski przed krą lodową z jeziora Rydzówka.

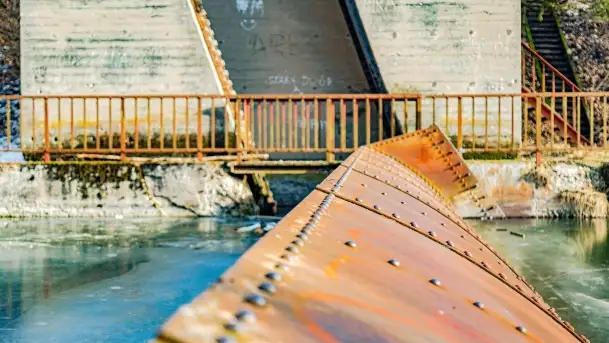

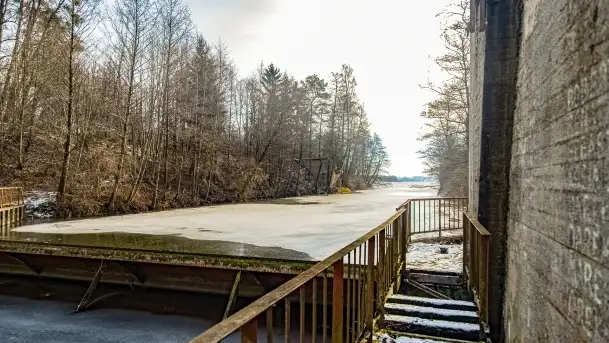

Urządzenie jest niezwykle przemyślanym rozwiązaniem technicznym. Składa się ze stalowego walca konstrukcji nitowanej osadzonego na dwóch podporach betonowych. W skośnych prowadnicach założono stalowe zębatki a na końcówkach walca odpowiednie pierścienie zębate.

Mechanizm jazu powodował obrót stalowego walca podnoszonego za pomocą łańcucha Galla. Łańcuch opasany został na jednej końcówce walca, a wybieranie jego długości następuje ręcznie napędzanym mechanizmem. Listwy wymuszały, poprzez pierścień zębaty, obrót walca a jednocześnie synchronizację ruchu kilkunastometrowego elementu jazu na obu punktach podparcia, po dwóch stronach kanału.

Dodatkowo można zauważyć specjalne elementy zapadkowe do blokowania walca jazu w górnym położeniu spoczynkowym. Całość pozwalała na podniesienie walcowej przegrody na kilkumetrową wysokość, co umożliwiało przepłynięcie pod nią jednostek wodnych.

Wysokość jednostek transportowych na kanale z założenia miała być ograniczona konstrukcjami śluz, do których statki miały wpływać pod ich betonowym sklepieniem.
