Oznakowanie szlaków - znaki informacyjne

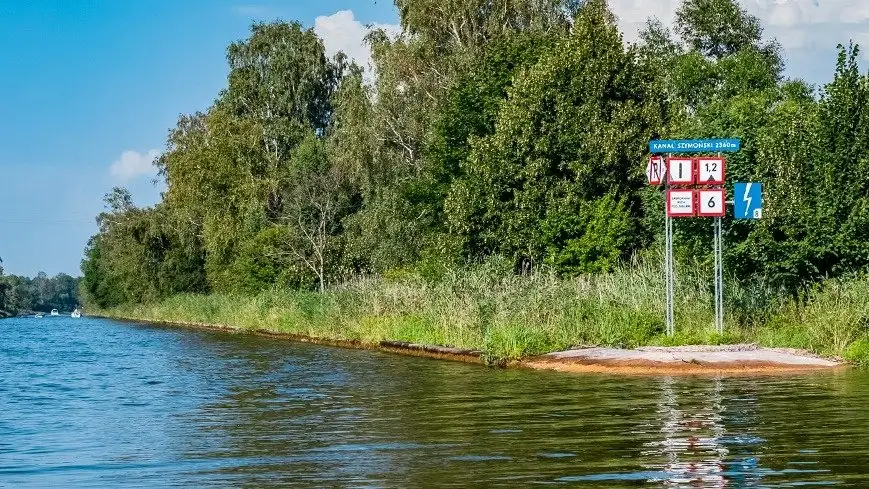

Znaki przy wejściu do kanału Szymońskiego fot.

Znaki informacyjne, jak sama nazwa wskazuje - informują nas o zbliżających się punktach, udogodnieniach lub niebezpieczeństwach. Części znaków możemy nie spotkać na szlakach WJM. Należy jednak pamiętać, iż Mazury zmieniają się z roku na rok, i to czego dziś nie zauważamy, jutro może się pojawić. Wszystkie znaki żeglugowe należy po prostu znać.

Szczególnie znajomość znaków żeglugowych, powinny sobie przyswoić osoby pływające bez patentów żeglarskich, czy też motorowodnych.

Znaki żeglugowe regulujące ruch żeglugowy na drogach wodnych Dz. Ust Nr 212, poz. 2072.


Znaki informacyjne

E. 1 - Zezwolenie przejścia (znak ogólny)

E. 1 - Zezwolenie przejścia (znak ogólny)

E. 2 - Wskazanie linii napowietrznej

E. 2 - Wskazanie linii napowietrznej

Wskazanie linii napowietrznej nad drogą wodną (liczba w prawym dolnym rogu oznacza wysokość linii napowietrznej nad poziomem najwyższej wody żeglownej).

E. 3 - Jaz w bliskiej odległości

E. 3 - Jaz w bliskiej odległości

E. 4A - Prom na uwięzi

E. 4A - Prom na uwięzi

E. 4B - Prom przemieszczający się swobodnie

E. 4B - Prom przemieszczający się swobodnie

E. 5 - Zezwolenie na postój

E. 5 - Zezwolenie na postój

Zezwolenie na postój (na kotwicy lub cumach przy brzegu).

E. 5.1 - Zezwolenie na postój

E. 5.1 - Zezwolenie na postój

Zezwolenie na postój na akwenie, którego szerokość w metrach jest podana na znaku, licząc od miejsca ustawienia znaku.

E. 5.2 - Zezwolenie na postój

E. 5.2 - Zezwolenie na postój

Zezwolenie na postój na akwenie ograniczonym odstępami w metrach, podanymi na znaku, licząc od miejsca ustawienia znaku.

E. 5.3 - Zezwolenie na postój

E. 5.3 - Zezwolenie na postój

Zezwolenie na postój, burta przy burcie w maksymalnej liczbie podanej na znaku.

E. 5.4 - Miejsce postoju zarezerwowane

E. 5.4 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków przeznaczonych do pchania, które nie są załadowane materiałami niebezpiecznymi.

E. 5.5 - Miejsce postoju zarezerwowane

E. 5.5 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków przeznaczonych do pchania, które powinny pokazywać jedno niebieskie światło lub jeden niebieski stożek.

E. 5.6 - Miejsce postoju zarezerwowane

E. 5.6 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków przeznaczonych do pchania, które powinny pokazywać dwa niebieskie światła lub dwa niebieskie stożki.

E. 5.7 - Miejsce postoju zarezerwowane

E. 5.7 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków przeznaczonych do pchania, które powinny pokazywać trzy niebieskie światła lub trzy niebieskie stożki.

E. 5.8 - Miejsce postoju zarezerwowane

E. 5.8 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków, z wyjątkiem statków przeznaczonych do pchania, które nie są załadowane materiałami niebezpiecznymi.

E. 5.9 - Miejsce postoju zarezerwowane

E. 5.9 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków, z wyjątkiem statków przeznaczonych do pchania, które powinny pokazywać jedno niebieskie światło lub jeden niebieski stożek.

E. 5.10 - Miejsce postoju zarezerwowane

E. 5.10 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków, z wyjątkiem statków przeznaczonych do pchania, które powinny pokazywać dwa niebieskie światła lub dwa niebieskie stożki.

E. 5.11 - Miejsce postoju zarezerwowane

E. 5.11 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla statków, z wyjątkiem statków przeznaczonych do pchania, które powinny pokazywać trzy niebieskie światła lub trzy niebieskie stożki.

E. 5.12 - Miejsce postoju zarezerwowane

E. 5.12 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla wszystkich statków, które nie są załadowane materiałami niebezpiecznymi.

E. 5.13 - Miejsce postoju zarezerwowane

E. 5.13 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla wszystkich statków, które powinny pokazywać jedno niebieskie światło lub jeden niebieski stożek.

E. 5.14 - Miejsce postoju zarezerwowane

E. 5.14 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla wszystkich statków, które powinny pokazywać dwa niebieskie światła lub dwa niebieskie stożki

E. 5.15 - Miejsce postoju zarezerwowane

E. 5.15 - Miejsce postoju zarezerwowane

Miejsce postoju zarezerwowane dla wszystkich statków, które powinny pokazywać trzy niebieskie światła lub trzy niebieskie stożki.

E. 6 - Zezwolenie na postój na kotwicy

E. 6 - Zezwolenie na postój na kotwicy

Zezwolenie na postój na kotwicy i wleczenie kotwicy, łańcucha lub liny.

E. 7 - Zezwolenie na cumowanie do brzegu

E. 7 - Zezwolenie na cumowanie do brzegu

E. 7.1 - Miejsce zarezerwowane dla załadunku i wyładunku samochodów

E. 7.1 - Miejsce zarezerwowane dla załadunku i wyładunku samochodów

Miejsce zarezerwowane dla załadunku i wyładunku samochodów (maksymalny dozwolony czas cumowania może być umieszczony na tablicy poniżej znaku).

E. 8 - Wskazanie miejsca do zawracania

E. 8 - Wskazanie miejsca do zawracania

Oznakowanie szlaków - znaki informacyjne

E. 9A - Skrzyżowanie z drogą uznaną za boczną drogę wodną

Skrzyżowanie z drogą uznaną za boczną drogę wodną w stosunku do drogi, po której idzie statek.

E. 9B - Połączenie z drogą uznaną za boczną drogę wodną

E. 9B - Połączenie z drogą uznaną za boczną drogę wodną

Połączenie z drogą uznaną za boczną drogę wodną w stosunku do drogi, po której idzie statek.

E. 10A - Skrzyżowanie z drogą uznaną za główną drogę wodną

E. 10A - Skrzyżowanie z drogą uznaną za główną drogę wodną

Skrzyżowanie z drogą uznaną za główną drogę wodną w stosunku do drogi, po której idzie statek.

E. 10B - Połączenie z drogą uznaną za główną drogę wodną

E. 10B - Połączenie z drogą uznaną za główną drogę wodną

Połączenie z drogą uznaną za główną drogę wodną w stosunku do drogi, po której idzie statek.

E. 11 - Koniec obowiązywania zakazu lub nakazu albo ograniczenia

E. 11 - Koniec obowiązywania zakazu lub nakazu albo ograniczenia

Koniec obowiązywania zakazu lub nakazu albo ograniczenia - obowiązuje tylko w jednym kierunku ruchu żeglugowego.

E. 12A - Znaki sygnałowe uprzedzające

E. 12A - Znaki sygnałowe uprzedzające

Znaki sygnałowe uprzedzające - jedno lub dwa białe światła stałe, przed przeszkodą: należy się zatrzymać, jeśli wymagają tego przepisy.

E. 12B - Znaki sygnałowe uprzedzające

E. 12B - Znaki sygnałowe uprzedzające

Znaki sygnałowe uprzedzające - jedno lub dwa białe światła migające przed przeszkodą: przejście dozwolone.

E. 13 - Miejsce poboru wody pitnej

E. 13 - Miejsce poboru wody pitnej

E. 14 - Miejsce, w którym można korzystać z telefonu

E. 14 - Miejsce, w którym można korzystać z telefonu

E. 15 - Zezwolenie na ruch żeglugowy statków o napędzie mechanicznym

E. 15 - Zezwolenie na ruch żeglugowy statków o napędzie mechanicznym

E. 16 - Zezwolenie na ruch żeglugowy

E. 16 - Zezwolenie na ruch żeglugowy

Zezwolenie na ruch żeglugowy statków używanych wyłącznie do uprawiania sportu lub rekreacji

E. 17 - Zezwolenie na uprawianie narciarstwa wodnego

E. 17 - Zezwolenie na uprawianie narciarstwa wodnego

Zezwolenie na uprawianie narciarstwa wodnego oraz holowanie statków powietrznych za statkiem.

E. 18 - Zezwolenie na ruch statków żaglowych

E. 18 - Zezwolenie na ruch statków żaglowych

E. 19 - Zezwolenie na ruch statków o napędzie wiosłowym

E. 19 - Zezwolenie na ruch statków o napędzie wiosłowym

E. 20 - Zezwolenie na pływanie na desce z żaglem

E. 20 - Zezwolenie na pływanie na desce z żaglem

E. 21 - Zezwolenie na ruch małych statków

E. 21 - Zezwolenie na ruch małych statków

Zezwolenie na ruch małych statków używanych wyłącznie do uprawiania sportu lub rekreacji z dużą prędkością.

E. 22 - Zezwolenie na wodowanie i wciąganie statków na brzeg

E. 22 - Zezwolenie na wodowanie i wciąganie statków na brzeg

E. 23 - Wskazanie kanału radiotelefonicznego

E. 23 - Wskazanie kanału radiotelefonicznego

Wskazanie kanału radiotelefonicznego, na którym można uzyskać informacje nawigacyjne.

E. 24 - Zezwolenie na ruch skuterów wodnych

E. 24 - Zezwolenie na ruch skuterów wodnych


Pozostałe oznaczenia znaków i sygnałów
